亲爱的朋友，您好。

很高兴问您解答这个问题，本人以前也是使用STEP7 V5系列进行程序的编写。接触博途软件也不过两年多的时间。对于新软件，我们用于接受，跟随时代的步伐，步步前行。

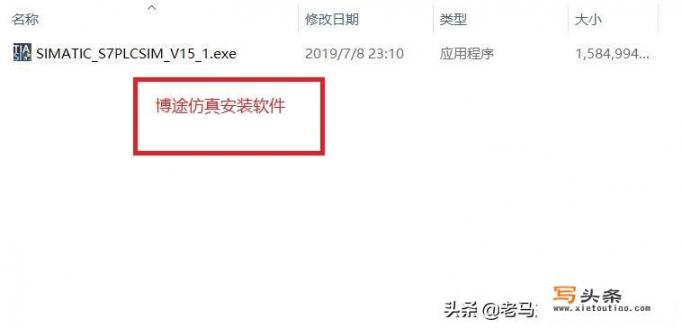

好，我们回归正题。首先，博途仿真软件是需要单独安装的。正确安装是能够使用的前提条件。

博途仿真软件安装完毕后，桌面会显示相应图标。

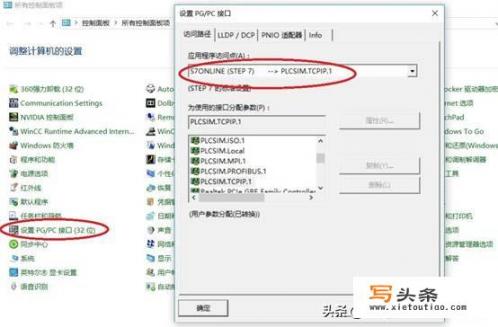

第二，在电脑控制面板里，设置PC/PG接口，设置为SIM仿真接口。

第三，在博途软件中点击你的PLC站点，此时启动仿真图标由暗灰色变为蓝色，点击启动仿真，可启动S7-1500仿真器。

第四，弹出仿真器后，检查下载预览里有影响的消息会以红色背景显示，根据提示进行相应检查确认即可。各项内容无问题，点击装载。

第五，之后弹出下载结果界面，选择启动模块后，点击完成。

第六，仿真器启动完成。在仿真器里，点击切换到项目视图。

第七，切换到项目视图后，点击新建项目，在弹窗里点击创建。等待将我们欲仿真的项目导入到新建仿真项目中。

第八，项目已导入仿真项目中。添加新的SIM表格，输入模拟量测点的PLC地址，修改值。IW0为12800，IW2为10240。

最后，打开PLC程序，监视一下仿真的程序段，IW0为12800，1#电机前轴温度为69℃。IW2为10240，1#电机后轴温度为55℃。模拟量的仿真功能得以实现。

好了，博途软件仿真功能解答完毕。希望能够帮助到你。也祝大家工作顺利，天天开心。如认可，欢迎点赞评论。感谢大家！
